不幹膠標簽各種粘性測（cè）試標準與原理條件解讀

　　提起不幹膠標（biāo）簽的使用，相（xiàng）信無論是行業中人事，還是非行業人士，再熟悉不過。它也叫即時貼，以粘貼方便，省時省力，標誌醒目等特點，被廣泛應用到生活的方方麵麵，比如（rú）我們（men）的家用電器防偽碼、3C標誌、食品（pǐn）包裝袋貼標等等。通常它是以薄膜、紙張或鋁箔為麵材，以塗矽紙為底紙，塗覆水膠、熱熔（róng）膠等膠水而形（xíng）成的一（yī）種三明（míng）治結構（gòu）的複合材料。其基本的特性就是粘性能較好、粘貼方便。
　　 依（yī）據不幹膠標簽的應用及相關標準（zhǔn），其（qí）基本物理性能涉及（jí）初粘性、持粘性、剝離強度、印刷墨層耐磨性與結合牢度（dù）等五種測（cè）試，不幹膠標簽（qiān）其中三種粘性指標（初粘力、粘性保持力、剝離力）的力值範圍，須符合行業相（xiàng）應的標準，目前在國標中（zhōng），普遍采用GB/T 4852-2002《壓敏膠粘帶初粘性試驗方法 (滾球法)》、GB/T 4851-2014《膠粘帶持粘性及試驗方法》、GB/T 2792-2014《膠粘帶剝離強度及（jí）試（shì）驗方法》。

一、初粘性測試標準與原理方法
　　GB/T 4852-2002《壓敏膠（jiāo）粘帶初粘性試驗方法 (滾球法)》規定了不幹膠等壓敏膠粘帶等製品的初粘性及其測試（shì）原理與標準實驗條件，即通過標準鋼球滾過斜麵上的膠粘（zhān）帶式樣粘性麵，測（cè）定鋼球被粘性麵（miàn）粘住的最大（dà）鋼球尺寸，通過計算評定（dìng）不（bú）幹膠標簽（qiān）初粘性大下。
　　初粘性試（shì）驗對實驗室環境要求為：室溫23±2℃，相對濕度50%±10%，初粘測（cè）試儀試驗板傾斜角為30°，其中助滾段為100mm,采用（yòng）符合（hé）GB/T308的標準鋼（gāng）球,采用A法測量時，式樣截取尺（chǐ）寸為款10-80mm,長250mm,所用即時貼應除去包裝材料....

二、不（bú）幹膠標簽持粘（zhān）性測試標準與原理方法
　　 GB/T 4851-2014《膠粘（zhān）帶持粘性及試驗方法（fǎ）》等效壓敏膠國（guó）際（jì）標準JIS Z0237--1991第十一部分：持粘性試驗方法，不同在與（yǔ）GB/T4851將試驗板增加（jiā）為0Cr18Nig,為確保測試的真實性，GB/T4851對加在版壓輥的滾壓次數要求至少3次；粘貼式樣試驗時測試溫度為23±2℃，濕度為65±5%，每組試樣（yàng）設置不少於3個（濟（jì）南（nán）賽（sài）成科技研（yán）發的CZY-6S持粘測（cè）試儀采用六工位測試設計（jì））。

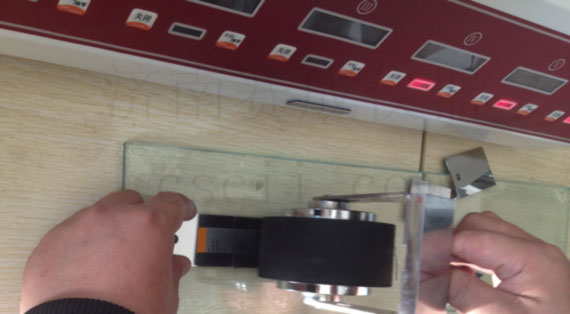

　　持粘測（cè）試儀測試不幹膠粘性（xìng）的標準方法（fǎ）為：準備（bèi）好即時貼式樣，在上（shàng）述標準試驗條件中放（fàng）置（zhì）30分鍾（zhōng）；將式樣（yàng）懸掛在試驗（yàn）架上，沿粘貼在被粘（zhān）物上的壓敏膠粘帶長度方向垂直（zhí）懸掛一（yī）規定重量的砝碼，測試試（shì）片移動一定距離的時間是否符（fú）合不（bú）幹膠應用要求。

三、不幹（gàn）膠標簽剝離強度即剝離力測試標準
　　不幹膠標簽的剝離強度測試分（fèn）為幾種剝離測試，第一種為標（biāo）簽紙與不鏽鋼（gāng）板180°剝離試驗方法，第二種為標簽紙與自身的背膜180°剝離的測試方法。《GB2792壓敏膠粘帶剝離強度試（shì）驗方法》規定了第一種即與不鏽鋼板180°剝離試驗標準與方法，即在規（guī）定的試驗條件（jiàn）下，測定膠接試樣分離時單位寬度所能（néng）承受的載荷，測試單位為kN/m，試驗環境溫度為23±2℃，相對濕度為65±5%。剝離試驗時，每隔 20mm 讀一個數，共讀 4 個數，求其平（píng）均值。

　　了解不幹膠標簽的粘性測試方法以及需要的檢測儀（yí）器等，歡（huān）迎致電濟南亚洲成色网科技。
