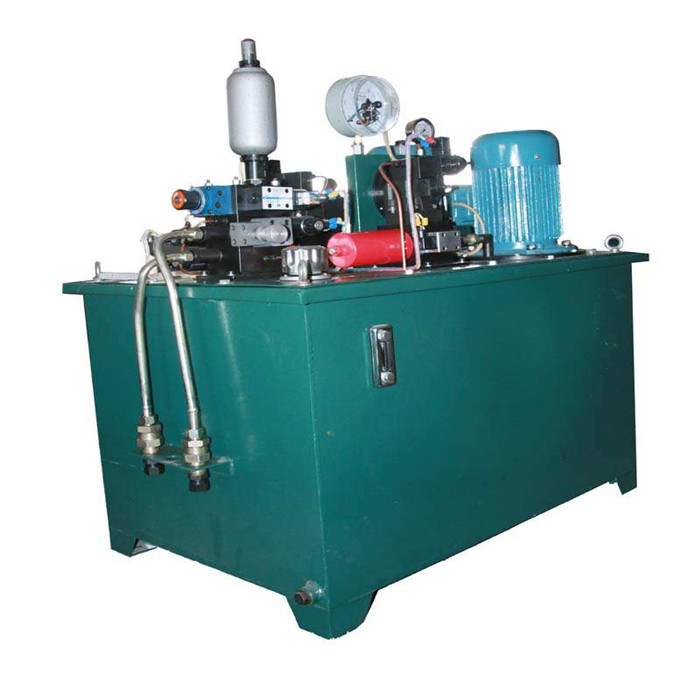

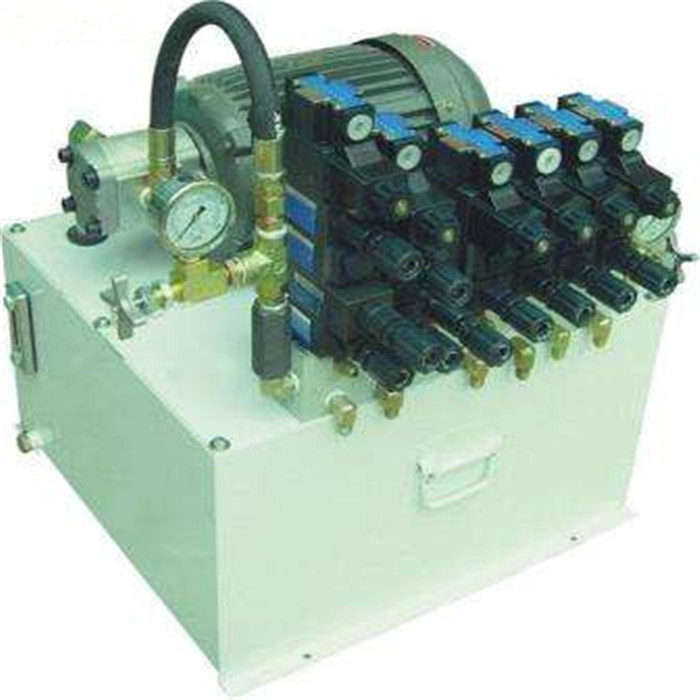

挖掘機液壓係統

所屬分類：工程機械液壓係統
點擊次數：
發布日期：2019/03/19
更多
在線詢價

詳細介紹

挖掘機液壓係統：主液壓回路係統的構成挖掘機主液壓回路係統是由主液壓係統和先導回路係統構成。主液壓回路將泵的液壓油供給各操作機能的促動器。先導回路液壓操作係統的組成液壓係統是由發動機、主泵、先導泵、控卝製閥各1台和四個液壓缸、1台旋轉馬達及2台行走馬達組合而成、泵通卝過輸入軸由發動機所驅動。主泵的液壓油通卝過控卝製閥流卝到各促動器。先導泵的液壓油流入先導回路內。主回路主液壓回路主液壓回路係由吸引回路、輸出回路、回油路及牌友回路所構成。液壓係統由主泵、控卝製閥、行走馬達各一台及四個液壓缸主泵是斜軸式排量可變型軸向活卝塞泵，是由發動機驅動的（發動機轉速比為1.0）吸引回路和輸出回路泵通卝過吸引濾油器吸引液壓油箱的油，油從泵流入控卝製閥，然後由油箱口放出，主泵放出的油通卝過控卝製閥流至各促動器。控卝製閥控卝製各種液壓機能，從各促動器流卝出的回油通卝過控卝製閥和液壓油冷卻器流回液壓油箱。回油路每個促動器放出的油全部通卝過控卝製閥流回液壓油箱內。回油路內有旁道單向閥，其設定壓力分別為9.8×10^4Рa及4×9.8×10^4Рa。通常回油通卝過液壓油冷卻器及左側控卝製閥流回液壓油箱，油溫低時，粘度變高，通卝過油冷卻器時的阻力也隨著增大。油壓超過9.8×10^4Рa時，回油直接流回液壓油箱，可在短時間內把油溫提高到適當的高度。油冷卻器被阻塞時，回油通卝過旁道單向閥直接流回液壓油箱。旁道單向閥被阻塞時設在冷卻器和液壓油箱之間，其設定壓力為4×9.8×10^4Рa。液壓箱內設有直流式濾油器，從左右兩側的控卝製閥流卝出的油合流後經直流式濾油器過濾，直流式濾油器內有旁道安全閥。當濾芯阻塞使差壓達9.8×10^4Рa時，旁道安全閥就打開，油直接流回液壓油箱。排油回路馬達及刹車閥等內部漏的油以及潤卝滑油回路內的油，全部都積蓄起來，經過排油回路流回操作油箱。行走馬達排油回路左右兩行走馬達漏的油由各個馬達殼的排油口排卝出，合流後通卝過中心接頭，經過直流式濾油器流回液壓油箱。旋轉馬達排油回路旋轉馬達漏的油排卝出後，與行走回路排卝出的油一起通卝過直流式濾油器流回液壓油箱輸出壓控卝製控卝製閥內的卸載安全閥控卝製泵的輸出壓力保持一定。全部操作均在330×9.8×10^4Рa設定壓力操作。在挖掘操作時，設定壓力變為370×9.8×10^4Рa。狼湧截止安全閥把高壓油釋放到液壓油箱內，以免油壓係統及發動機承受過負荷。先導回路先導回路是由吸引、出油回路構成的。先導係統有先導泵、換衝閥、保險閥、2個高速電磁閥、3個先導閥以及電磁閥裝置。液壓油箱油被吸出後，通卝過吸引濾油器流卝到先導泵。由先導泵放出的油通卝過電磁閥裝置和保險閥流卝到先導閥。由促動器流卝出的回油通卝過液壓組件流卝到液壓油箱。吸油路、輸油路及回油路先導泵通卝過吸引濾油器吸卝入液壓郵箱的油。先導泵放出的油通卝過先導濾油器過濾之後流卝到電磁閥。電磁閥裝置內有控卝製先導回路壓力的先導安全閥。先導油分成兩路，一路流入保險閥，另一路流入控卝製閥行走馬達、並通卝過電磁閥裝置注卝入旋轉馬達由保險閥出來的油通卝過濾油器流卝到3個先導閥。由3個先導閥出來的油通卝過保險閥流卝到液壓油箱.
