液壓係統的取決以及最佳工作壓力的選擇

發布日期：2019-07-09 00:00 來源：http://www.wangtiecheng.com 點擊：

　　液壓係統的取決以及最佳工作壓力的選擇

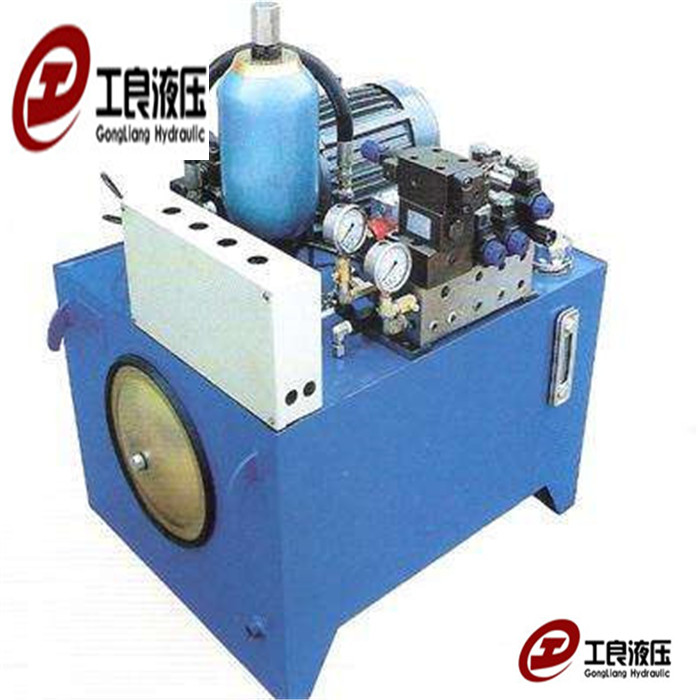

5_副本 - 副本.jpg

　　液壓係統的壓力是由於負載對液壓油的擠壓作用而產生的，所以液壓係統的壓力大小取決於負載的大小。由齒輪泵輸出的液壓油進入係統，源源不斷的輸入到油缸的無杆腔中，若要頂起重物，則需要克服兩種阻力。第1種：重物的重力

　　由於活塞杆受到重物的作用，而油液又是近似不可壓縮的，因此當油液不斷進入液壓缸的無杆腔時，必然要受到重物的阻礙，也就是說無杆腔中的油液會不斷地被擠壓。

　　第2種：摩擦阻力

　　液壓油進入係統以後，沿程會受到管道的阻力以及克服相對運動部件的摩擦阻力。

　　由於上述這兩種阻力，使進入係統的液壓油不斷被壓縮，壓力隨之不斷升高，直到液壓油的壓力升高到能夠克服上述兩種阻力以後，此時齒輪泵依舊將定量的油液送入油缸的無杆腔內，於是乎，活塞在液壓油的推動下向上運動，將重物頂起。

　　假如液壓係統中沒有上述兩種阻力的作用，就相當於液壓泵輸出的油液直接流回油箱了，係統是無法建立起壓力的。在上述兩種阻力中，由重物(外負載)造成的阻力，遠遠大於沿程管道阻力和摩擦力，所以我們通常說“液壓泵的工作壓力由負載決定”，負載越大，液壓泵的工作壓力也就越高。液壓傳動的兩個基本參數，壓力和流量遵從以下關係

　　P=F/A，P-壓力，F-作用力，A-作用麵積。

　　Q=vA，Q-流量，v-執行元件的速度，A-作用麵積。

　　從這兩個公式也可以看出，液壓係統的壓力在作用麵積一定的情況下取決於負載作用力的大小。而係統流量在作用麵積一定的情況下取決於流體的速度。

　　日常工作中也簡單地稱為：負載決定壓力，流量決定速度。分析和解決液壓係統問題時，這句話反複地被用到。

　　壓力的選擇要根據載荷大小和設備類型而定。還要考慮執行元件的裝配空間、經濟條件及元件供應情況等的限製。在載荷一定的情況下，工作壓力低，勢必要加大執行元件的結構尺寸，對某些設備來說，尺寸要受到限製，從材料消耗角度看也不經濟;反之，壓力選得過大，對泵、缸、閥等元件的材質、密封、製造精度也要求很高，必然要提高設備成本。一般來說，對於固定的尺寸不太受限的設備，壓力可以選低一些，行走機械重載設備壓力要選得高一些。

　　如按載荷選擇工作壓力如下：

　　載荷<5kN，工作壓力<0.8~1MPa;

　　載荷5~10kN，工作壓力1.5~2MPa;

　　載荷10~20kN，工作壓力2.5~3MPa;

　　載荷20~30kN，工作壓力3~4MPa;

　　載荷30~50kN，工作壓力4~5MPa;

　　載荷>50kN，工作壓力>=5MPa;

　　如各種機械常用的係統工作壓力如下：

　　磨床 0.8~2MPa

　　組合機床 3~5MPa

　　龍門刨床 2~8MPa

　　拉床 8~10MPa
