破碎錘液壓係統

　　破碎錘液壓係統

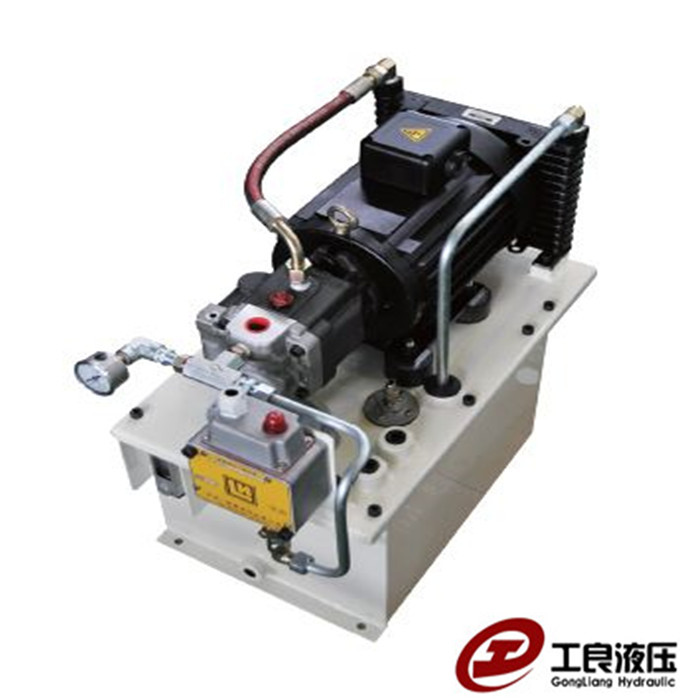

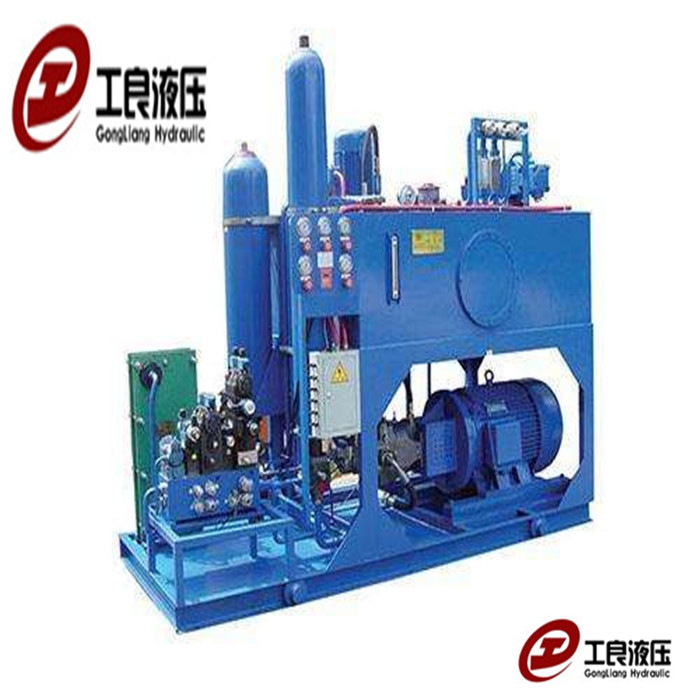

　　液壓破碎錘簡稱“破碎錘”或“破碎器”，液壓破碎錘的動力來源是挖掘機、裝載機或泵站提供的壓力，它能在工程施工中能更有效的破碎石塊和岩石，提高工作效率。選用液壓破碎錘的原則是根據挖掘機型號、作業的環境來選擇最適合的液壓破碎錘。

　　工作原理

　　液壓破碎錘回程加速階段

　　活塞回程開始時，活塞上一次衝擊已經結束，處於瞬時停頓狀態。此時主閥V2腔為低壓腔，而V4腔為常高壓腔，因此主閥芯處於下極限位置。這樣，活塞前腔V1通過主閥芯與高壓油相通，而活塞後腔V3一直與回油腔相通，為低壓，故活塞在前腔高壓油的作用下，作回程加速運動，同時壓縮尾部氮氣室氮氣，使之作絕熱壓縮。

　　液壓破碎錘回程製動運動

　　活塞在高壓油的作用下繼續向上作回程運動，當活塞中段下側麵越過控製口的下邊時，V1腔中的高壓油進入主閥的V2腔，由於通過V2腔作用於主閥芯的液壓力大於V4腔作用於主閥芯的液壓力，從而迫使閥芯開始換向運動。閥芯的移動，逐漸減少進入V1腔中的高壓油，以致相應作用於活塞上的回程推力也逐漸減小，而相對被壓縮的氮氣施加的回程阻力卻越來越大，活塞便轉入回程製動階段。閥芯將最終完全切斷到V1腔中的壓力油，活塞將很快停止回程運動。

　　液壓破碎錘衝程加速運動

　　當活塞停止回程運動時，將馬上轉入衝程運動階段。此時，主閥芯已經打開活塞前腔V1通向主閥芯回油腔的油路，使活塞前腔的油液能夠順利排出。此時活塞在氮氣絕熱膨脹力作用下開始快速衝程運動。在活塞作衝程運動時，閥芯將可靠地停留在上極限位置。

　　液壓破碎錘特殊狀態

　　活塞打擊停頓狀態。在氮氣室氮氣絕熱膨脹的作用下，活塞作準等加速運動(其加速度逐漸減小)。當活塞中段上側麵越過控製口的上邊時，主閥芯的V2腔與回油溝通，V2腔變為低壓腔。閥芯將在V4腔高壓油的作用下開始向下作換向運動。此時已獲得足夠能量的活塞打擊釺杆，完成衝擊動作。而閥芯繼續向下運動，當閥芯運動到下極限位置時，活塞處於瞬時停頓階段。至此，活塞結束了一個工作循環。隨後，活塞衝擊後反彈，開始下一個工作周期。

　　分類

　　液壓破碎錘的種類很多，分類方法也很多。

　　根據操作方式分類：液壓破碎錘分為手持式和機載式兩大類;根據工作原理分類：液壓破碎器分為全液壓式，液氣聯合式與氮爆式三大類。液氣聯合式依靠液壓油和後部壓縮氮氣膨脹 同時推動活塞工作，絕大多數破碎器屬於此類產品;根據配流閥結構分類：液壓破碎器分為內置閥式和外置閥式兩種。

　　此外還有其他各種分類方式，如根據反饋方式可分為行程反饋式和壓力反饋式破碎器;根據噪音大小分為低噪音型和標準型破碎器;根據外殼形式可分為三角形和塔形破碎器;根據釺杆直徑分類;根據外殼結構可分為夾板式和箱框式破碎器等等。

　　故障

　　液壓破碎錘常見故障

　　操作失誤、破碎錘氮氣泄漏、維修保養不當等現象，都會造成破碎錘的工作閥磨損、管路爆裂、液壓油局部過熱等故障。究其原因，一是技術配置不合理，二是現場管理不當。

　　破碎錘的工作壓力一般為20MPa、流量為170L/min左右，而挖掘機的係統壓力一般為30MPa、單主泵的流量為250L/min，因此溢流閥需承擔繁重的分流卸荷工作。一旦溢流閥損壞卻又不易被察覺，破碎錘即在超高壓力下工作，首先是管路爆裂、液壓油局部過熱，接下來就是主換向閥嚴重磨損、挖掘機主工作閥組的其他閥芯(中位時主油路指向的下一閥芯)所控製的液壓回路被汙染;又因破碎錘的回油一般不經過冷卻器而直接經濾油器回油箱，如此循環油路可能造成工作油路的油溫偏高甚至過高，嚴重影響液壓元件(尤其是密封件)的使用壽命。

　　技術使用

　　1)仔細閱讀液壓破碎錘的操作手冊，防止損壞液壓破碎錘，並有效地操作它們。

　　2)操作前檢查螺栓和連接頭是否鬆動，以及液壓管路是否有泄漏現象。

　　3)不要用液壓破碎錘在堅硬的岩石上啄洞。

　　4)不得在液壓缸的活塞杆全伸或全縮狀況下操作破碎器。

　　5)當液壓軟管出現激烈振動時應停止破碎器的操作，並檢查蓄能器的壓力。

　　6)防止挖掘機的動臂與破碎器的鑽頭之間出現幹涉現象。

　　7)除鑽頭外，不要把破碎器浸入水中。

　　8)不得將破碎器作起吊器具用。

　　9)不得在挖掘機履帶側操作破碎器。

　　10)液壓破碎錘與液壓挖掘機或其他工程建設機械安裝連接時，其主機液壓係統的工作壓力和流量必須符合液壓破碎器的技術參數要求，液壓破碎器的“P”口與主機高壓油路連接，“O”口與與主機回油路連接。

　　11)液壓破碎錘工作時的最佳液壓油溫度為50-60度，最高不得超過80度。否則，應減輕液壓破碎器的負載。

　　12)液壓破碎錘使用的工作介質，通常可以與主機液壓係統用油一致。一般地區推薦使用YB-N46或YB-N68抗磨液壓油，寒冷地區使用YC-N46或YC-N68低溫液壓油。液壓油過濾精度不低於50micro;m。

　　13)新的和修理的液壓破碎器啟用時必須重新充氮氣，其壓力2.5、±0.5MPa。

　　14)釺杆柄部與缸體導向套之間必須用鈣基潤滑脂或複合鈣基潤滑脂進行潤滑，且每台班班加注一次。

　　15)液壓破碎器工作時必須先將釺杆壓在岩石上，並保持一定壓力後才開動破碎錘，不允許在懸空狀態下啟動。

　　16)不允許把液壓破碎錘當撬杠使用，以免折斷釺杆。
