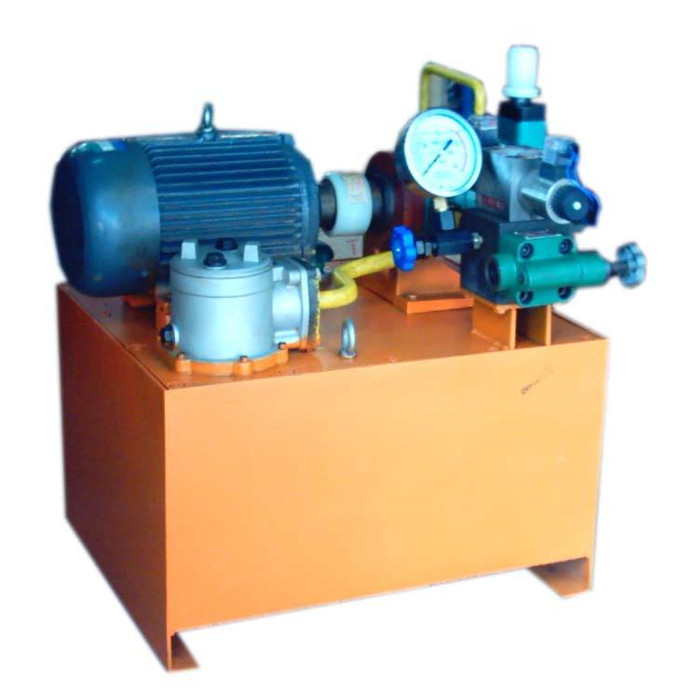

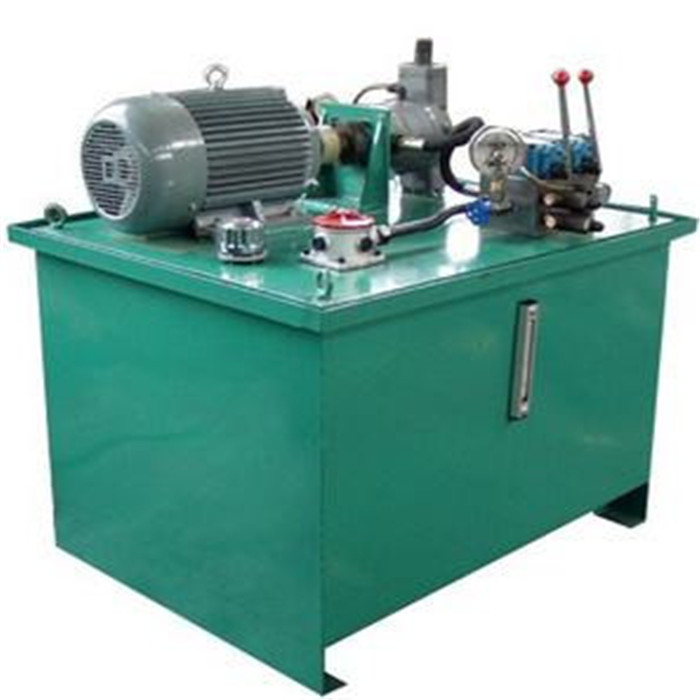

風機液壓係統

所屬分類：能源行業液壓係統
點擊次數：
發布日期：2019/03/19
更多
在線詢價

詳細介紹

風機液壓係統:葉尖製動葉尖可繞葉片主軸線旋轉74°，產生空氣製動力。當葉輪旋轉時，液壓壓力使葉尖保持在正常運行位置。當停機時，釋放葉尖的液壓壓力，在離心力和彈簧力的聯合作用下，葉尖沿轉軸轉動到刹車位置，使風機停機。風機的氣動刹車是風機最可靠的保護裝置。偏航製動偏航閘為液壓卡鉗形式，在偏航刹車時，由液壓係統提卝供140~160bar的壓力，使與偏航閘液壓缸相連的刹車片緊壓在刹車盤上，提卝供製動力。偏航時，壓力釋放但偏航刹車仍保持一定的餘壓（20—40bar），在偏航過程中始終保持一定的阻尼力矩，減小偏航過程中因衝擊載荷引起的振動對整個係統的影響。高速閘高速閘是高速軸端刹車，由液壓係統控卝製。該刹車係統裝有兩套常閉浮動式圓盤閘規，分別與兩個液壓回路相連，彈簧驅動，失壓卝製動。製動力可通卝過彈簧來調節。當係統失電或液壓係統故障時，此套刹車係統仍能可靠製動，可靠性高。在風力機運行過程中，由液壓係統提卝供140~160bar的壓力，克服閘規的彈簧力，使兩個高速閘釋放。過速保護風機采用2個獨卝立的安全係統用於過速保護，保證機組不會出現“飛車”現象：(1).控卝製係統的過速保護(2).防爆膜（360）的過速保護防爆膜（360）是根據爆裂壓力來選定型號的特定金屬膜，是一個機械的過速保護。如果葉輪卝轉速達到23 RPM後繼續升高，葉尖壓力也繼續升高，葉尖壓力達到127bar時，防爆膜破裂(有一點要注意,防爆膜的設定壓力有一個±5bar偏移值,也就是說葉尖壓力在122bar-134bar的範圍內都會破裂)，葉尖壓力釋放，葉尖立即彈出，計算機指示葉尖壓力故障，風機正常停機。2、係統壓力壓力傳感器（240）用來監測液壓站的係統壓力。當係統壓力降低到140bar以下時，計算機發出指令，液壓泵開始工作建壓，直到係統的壓力達到160 bar時，計算機發出指令，液壓泵停止工作。如果液壓泵建壓時間超過最大限定時間（60秒），計算機發出停機指令，風機正常停機。同樣如果液壓泵建壓時間最小在0.5秒,同樣的計算機發出停機指令,風機正常停機,這時要檢卝查蓄能器是否保壓正常,必要時更換蓄能器。3、葉尖壓力電磁換向閥（310）用來控卝製給葉尖提卝供工作壓力。壓力傳感器（110）用來監測液壓站的葉尖壓力。流閥（160）用來控卝製葉尖的正常工作壓力不超過規定的範圍（106bar）。在建壓過程中，葉尖的壓力在達到規定壓力（95 bar）後仍繼續上升，在達到114bar時溢流閥（160）打開，壓力油通卝過溢流閥（160）流回油箱，葉尖壓力不再上升。
