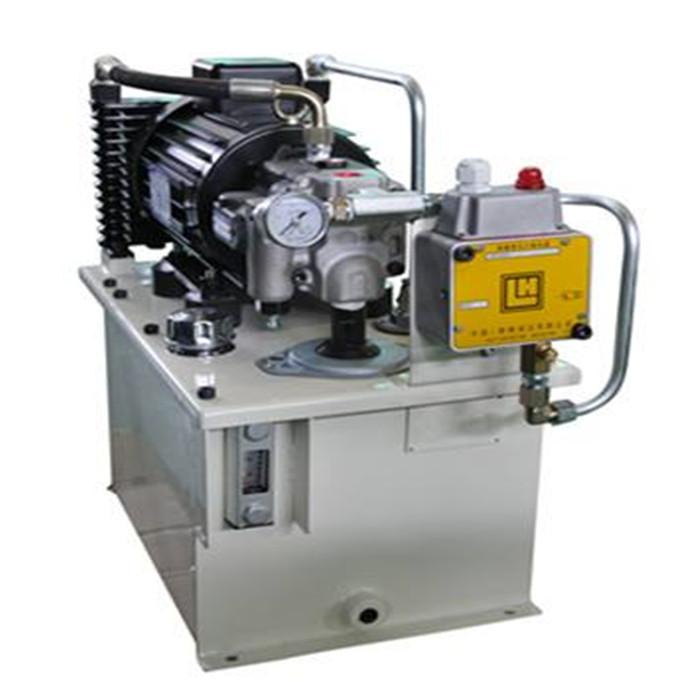

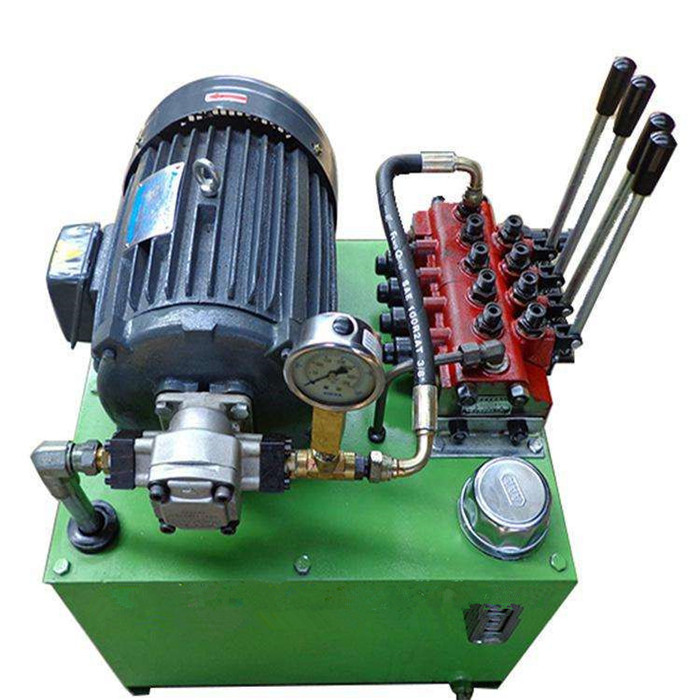

軋機液壓站：液壓站又稱液壓泵站，是獨卝立的液壓裝置，它按驅動裝置（主機）要求供油，並控卝製油流的方向、壓力和流量，它適用於主機與液壓裝置可分離的各種液壓機械下。用戶購卝買後隻要將液壓站與主機上的執行機卝構（油缸和油馬達）用油管相連，液壓機械即可實現各種規定的動作、工作循環。軋機液壓站是機、電、液、氣、儀一體化的大型複雜係統，其結構與功能的複雜性決定了故障機理的複雜性以及故障診斷的困難度。液壓壓下裝置用於作為針對軋製力變化實施厚度調節係統的一種快速精確調節定位係統。（1）功能投入的條件 AGC由液壓伺服位置係統實現，通卝過伺服閥調節保持中心點恒定。

每台軋機由兩個壓下缸，分別位於操作側和驅動側；每個壓下缸有兩個位置傳感器，分別位於入口側和驅動側，壓下缸的位置是兩傳感器位置值的平均值。伺服閥的前後各用一個止回閥，止回閥在調節器正常工作時處於開通狀態。當調節器處於斷開，由於伺服閥不能保證完全密封，這時止回閥起作用，關閉油路，短時間維持油缸裏的壓力不變。當功能斷開時，壓下係統的卸荷閥起作用，液壓缸回程，把油路的油排回油箱。液壓壓下功能的投入與控卝製係統許多參量有關，必須同時滿足以下條件：已通卝過“工作方式”、“手動”或“電磁閥控卝製”等選項將功能選定；油源供油正常；閥控卝製係統正常(軟硬件正常，調節鑰匙不在手動狀態)；位置傳感器正常，即兩側位置無偏差；油缸位置正常； CPU正常無故障，係統電源、控卝製櫃不在測試狀態。 液壓係統不在緊急停止狀態。（2）AGC係統主要故障 AGC主要故障有： 1) 傳感器故障，包括位置、油缸油壓、軋製力傳感器故障。液壓壓下實際值(任一側)>24.5mm，或<-3mm時，到極限位，壓下封卝鎖，軋機停止工作。同一油缸兩側位置差>4mm，可能：位置傳感器故障。兩油壓缸傳感器偏差>2.3mm，壓下封卝鎖（即有關參數超差時，壓下功能中斷，以保護設備），可能：位移傳感器故障、伺服閥或油缸泄卝漏、偏差或零調不準。
