工業設備常用的液壓站

　　工業設備常用的液壓站

　　一、液壓站作用

　　液壓站一般是為大中型工業生產的機械運行提供潤滑、動力的機電裝置。

　　使用液壓係統是由於液壓係統在動力傳遞中具有用途廣、效率高和構造簡單的特點。液壓係統的最主要任務就是將動力從一種形式轉變成另一種形式。

　　二、液壓泵組成配件：

　　液壓站是由液壓泵、驅動用電動機、油箱、方向閥、節流閥、溢流閥等構成的液壓源裝置或包括控製閥在內的液壓裝置。按驅動裝置要求的流向、壓力和流量供油，適用於驅動裝置與液壓站分離的各種機械上，將液壓站與驅動裝置(油缸或馬達)用油管相連，液壓係統即可實現各種規定的動作。

　　特別說明一下方向閥、節流閥、溢流閥 這三個看似很小，但作用很大，在購買是一定要選擇優質的品牌產品，這樣使用時才能平穩，時效快，大大提高工作效率

　　三、工作原理

　　液壓站又稱液壓泵站，電機帶動油泵旋轉，泵從油箱中吸油後打油，將機械能轉化為液壓油的壓力能，液壓油通過集成塊(或閥組合)被液壓閥實現了方向、壓力、流量調節後經外接管路傳輸到液壓機械的油缸或油馬達中，從而控製了液動機方向的變換、力量的大小及速度的快慢，推動各種液壓機械做功。

　　液壓站是獨立的液壓裝置，它按驅動裝置(主機)要求供油，並控製油流的方向、壓力和流量，它適用於主機與液壓裝置可分離的各種液壓機械下，由電機帶動油泵旋轉，泵從油箱中吸油後打油，將機械能轉化為液壓油的壓力能。

　　購買後隻要將液壓站與主機上的執行機構(油缸和油馬達)用油管相連，液壓機械即可實現各種規定的動作、工作循環。

　　四、分類：

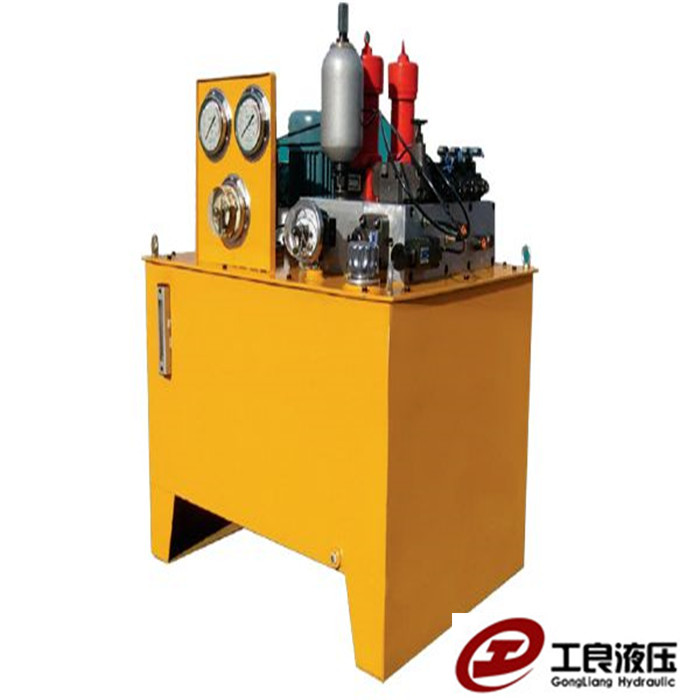

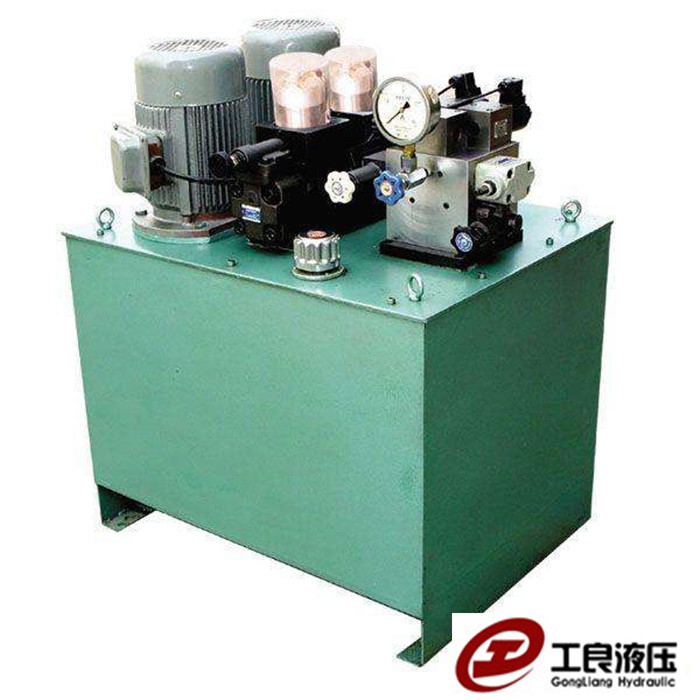

　　液壓站的結構形式，主要以泵裝置的結構形式、安裝位置及冷卻方式來區分。像我上麵兩種，一種是上置試 ，一種是平置式。

　　結構安裝

　　按泵裝置的機構形式、安裝位置可分為：

　　1)上置立式：泵裝置立式安裝在油箱蓋板上，主要用於定量泵係統。

　　2)上置臥式：泵裝置臥式安裝在油箱蓋板上，主要用於變量泵係統，以便於流量調節。

　　3)旁置式：泵裝置臥式安裝在油箱旁單獨的基礎上，旁置式可裝備備用泵，主要用於油箱容量大250升，電機功率7.5千瓦以上的係統。

　　冷卻方式

　　1)自然冷卻：靠油箱本身與空氣熱交換冷卻，一般用於油箱容量小於250升的係統。

　　2)強迫冷卻：采取冷卻器進行強製冷卻，一般用於油箱容量大於250升的係統。液壓站以油箱的有效貯油量度及電機功率為主要技術參數。油箱容量共有18種規格(單位：升/L)： 25、40、63、100、160、250、400、630、800、1000、1250、1600、2000、2500、3200 、4000、5000、6000 本係列液壓站根據用戶要求及依據工況使用條件，可以做到：①按係統配置集成塊，也可不帶集成塊;②可設置冷卻器、加熱器、蓄能器;③可設置電氣控製裝，也可不帶電氣控製裝置。

　　油箱形式

　　1)普通鋼板：箱體采用5MM-6MM鋼板焊接，麵板采用10-12MM鋼板，若開孔過多可適當加厚或增加加強筋。

　　2)不鏽鋼板：箱體選用304不鏽鋼板，厚度2-3MM，麵板采用304不鏽鋼板厚度3-5MM，承重部位增加加強筋。

　　3)普通鋼板油箱內部防鏽處理較難實現，鐵鏽進入油循環係統會造成很多故障，采用全不鏽鋼設計的油箱則解決了這一業界難題。

　　結構形式

　　1)活塞式

　　單活塞杆液壓缸隻有一端有活塞杆。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。

　　2)柱塞式

　　①柱塞式液壓缸是一種單作用式液壓缸，靠液壓力隻能實現一個方向的運動，柱塞回程要靠其它外力或柱塞的自重;

　　②柱塞隻靠缸套支承而不與缸套接觸，這樣缸套極易加工，故適於做長行程液壓缸;

　　③工作時柱塞總受壓，因而它必須有足夠的剛度;

　　④柱塞重量往往較大，水平放置時容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。

　　3)伸縮式

　　伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用於工程機械和農業機械上。

　　4)擺動式

　　擺動式液壓缸是輸出扭矩並實現往複運動的執行元件，也稱擺動式液壓馬達。有單葉片和雙葉片兩種形式。定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向，葉片將帶動轉子作往複擺動。

　　功能部件的特性：

　　液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成，各部件功用如下：

　　泵裝置——上裝有電機和油泵，它是液壓站的動力源，將機械能轉化為液壓油的動力能。

　　集成塊——是由液壓閥及通道體組合而成。它對液壓油實行方向、壓力、流量調節。

　　閥組合——是板式閥裝在立板上，板後管連接，與集成塊功能相同。

　　油箱——是鋼板焊的半封閉容器，上還裝有濾油網、空氣濾清器等，它用來儲油、油的冷卻及過濾。

　　電器盒——分兩種形式：一種設置外接引線的端子板;一種是配置了全套控製電器。

　　元器件

　　⑴電動機、齒輪泵——為液壓係統提供驅動力。

　　⑵電磁換向閥——控製液壓油流方向，改變油缸的運動方向。

　　⑶電磁溢流閥——防止整個液壓係統超壓，相當於安全閥，保護油泵和油路係統的安全及保持液壓係統的壓力恒定。

　　⑷減壓閥——通過調節減壓閥可以滿足不同的工作機構需要不同工作壓力的要求，使二次油路壓力低於一次油路壓力。

　　⑸調速閥——對油路進行節流調速，可改變執行元件液壓缸的工作速度。

　　⑹液壓油過濾器——液壓站內有兩個濾油口。一個安裝在齒輪泵的吸油口處，以免吸入油箱液壓油中的顆粒等雜質。另一個裝在係統的液壓油輸送管路上，達到清除液壓油中的雜質，同時也可清除液壓油本身化學變化所產生的膠質、瀝青質、炭化的顆粒等。從而起到防止閥芯卡死、阻尼孔堵塞等故障發生。管路係統上設有壓差報警裝置，濾芯堵塞時，發出電訊號，此時應清洗或更換濾芯。

　　⑺壓力表——用於顯示液壓站的工作壓力，以利於操作人員控製油壓。

　　⑻空氣過濾器——安裝在油箱上，有三重作用，一是防止空氣中的汙染物質進入油箱;二是起換氣作用，避免油泵出現吸空現象;三是兼做液壓油補充口。

　　⑼油位計——安裝在油箱側麵，顯示液壓油的液位。

　　⑽溫度表——有的油箱上裝有溫度表，顯示液壓油的溫度。

　　⑾聯接管路——輸送液壓驅動力，大部分用鋼管，也有用耐壓膠管。

　　煤氣發生爐上使用液壓站已經很普遍，用於加煤機構和灰盆的傳動，在使用中應注意合理的維護與保養：

　　使用需知的重點：1、在工作過程中如發現管路漏油，以及其它異常現象時，立即停機維修。

　　2、為延長液壓油使用壽命，油溫應小於65℃;每三個月檢查一下液壓油的質量，視液壓油質量半年至一年更換一次。

　　3、要及時觀察油箱油位計液位，應及時補充符合要求的液壓油，以免油泵吸空。

　　4、要定期清洗或更換油過濾器。

　　5、要保持液壓站工作環境幹淨整潔。
