　　挖掘機液壓係統

發布日期：2019-12-18 00:00 來源：http://www.wangtiecheng.com 點擊：


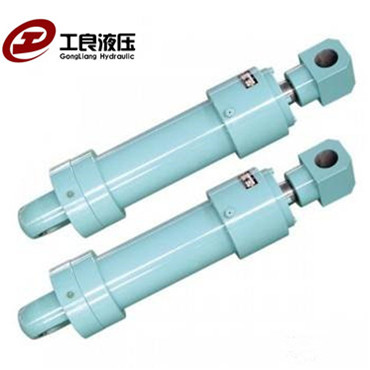

　　挖掘機的液壓係統就是按照挖掘機工作裝置和各個機構的傳動要求，把各種液壓元件用管路有機地連接起來的組合體。主要包含了液壓油箱、主泵、多路閥、各管路及執行各動作的油缸、馬達等部件。其功能是，以油液為工作介質，利用液壓泵將發動機的機械能轉變為液壓能並進行傳送，然後通過液壓缸和液壓馬達等將液壓能轉返為機械能，實現挖掘機的各種動作。

　　工作原理

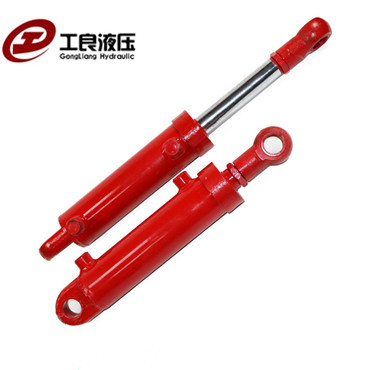

　　挖掘機液壓係統是由一些基本回路和輔助回路組成，它們包括工作回路、限壓回路、卸荷回路、緩衝回路、節流調速和節流限速回路、行走限速回路和先導閥控製回路等。其元器件主要由工作泵、補油泵、先導控製閥、分配閥、安全閥、大臂油缸、小臂油缸、鏟鬥油缸、油箱及相關管路等組成。

　　挖掘機液壓係統在工作過程中，液壓油自油箱底部通過濾油器被工作泵吸入，從油泵輸出具有一定壓力的液壓油進入一組並聯的分配閥。通過手柄―→先導閥―→工作閥組來實現相應的動作，係統通過總油路上的總安全閥限定整個係統的總壓力，各組工作油路的安全閥分別對相應油路起過載保護和補油作用。

　　基本要求

　　液壓挖掘機的動作複雜，凡要機構經常啟動、製動、換向、負載變化大，衝擊和振動頻繁，而且野外作業，溫度和地理位置變化大，因此根據挖掘機的工作特點和環境特點，挖掘機液壓係統應滿足如下要求：

　　1)要保證挖掘機動臂、鬥杆和鏟鬥可以各自單獨動作，也可以互相配合實現複合動作。

　　2)工作裝置的動作和轉台的回轉既能單獨進行，又能作複合動作，以提高挖掘機的生產率。

　　3)履帶式挖掘機的左、右履帶分別驅動，使挖掘機行走方便、轉向靈活，並且可就地轉向，以提高挖掘機的靈活性。

　　4)保證挖掘機的一切動作可逆，且無級變速。

　　5)保證挖掘機工作安全可靠，且各執行元件(液壓缸、液壓馬達等)有良好的過載保護;回轉機構和行走裝置有可靠的製動和限速;防止動臂因自重而快帶下降和整機超速溜坡。

　　挖掘機液壓係統應做到：

　　1)有高的傳動效率，以充分發揮發動機的動力性和燃料使用經濟性。

　　2)液壓係統和液壓元件在負載變化大、急劇的振動衝擊作用下，具有足夠的可靠性。

　　3)調協輕便耐振的冷卻器，減少係統總發熱量，使主機持續工作時液壓油溫不超過80度，或溫升不超過45度。

　　4)由於挖掘機作業現場塵土多，液壓油容易被汙染，因此液壓係統的密封性能要好，液壓元件對油液汙染的敏感性低，整個液壓係統要設置濾油器和防塵裝置。

　　5)采用液壓或電液伺服操縱裝置，以便挖掘機設置自動控製係統，進而提高挖掘機技術性能和減輕駕駛員的勞動強度。

　　係統類型

　　按液壓泵特性，液壓挖掘機采用的液壓係統大致上有定量係統、變量係統和定量、變量係統等三種類型。

　　挖掘機液壓係統定量係統

　　在液壓挖掘機采用的定量係統中，其流量不變，即流量不隨負載而變化，通常依靠節流來調節速度。根據定量係統中油泵和回路的數量及組合形式，分為單泵單回路、雙泵單回路定量係統、雙泵雙回路定量係統及多泵多回路定量係統等。

　　挖掘機液壓係統變量係統

　　在液壓挖掘機采用的變量係統中，是通過容積變量來實現無級調速的，其調節方式有三種：變量泵-定量馬達調速、定量泵-變量馬達調速、變量泵-變量馬達調速。

　　液壓挖掘機采用的變量係統多采用變量泵-定量馬達的組合方式實現無級變量，且都是雙泵雙回路。根據兩個回路的變量有無關連，分為分功率變量係統和全功率變量係統兩種。其中的分功率變量係統的每個油泵各有一個功率調節機械，油泵的流量變化隻受自身所在回路壓力變化的影響，與另一回路的壓力變化無關，即兩個回路的油泵各自獨立地進行恒功率調節變量，兩個油泵各擁有一鬥發動機輸出功率;全功率變量係統中的兩個油泵由一個總功率調節機構進行平衡調節，使兩個油泵的擺角始終相同，同步變量、流量相等。決定流量變化的是係統的總壓力，兩個油泵的功率在變量範圍內是不相同的。其調節機構有機械聯動式和液壓聯動式兩種形式。

　　維修

　　挖掘機液壓係統的調定壓力為30MPa，小於該壓力則為係統壓力偏低。液壓係統的故障主要表現在兩個方麵：大臂舉升緩慢無力;回轉緩慢無力。引起兩個故障的主要原因是工作油壓偏低，而造成壓力偏低的主要原因是堵塞和泄漏。油路暢通、密封好是係統正常工作的保證，堵塞和泄漏是最常見的液壓傳動故障，因此檢查液壓傳動故障一般從液壓油路方麵開始檢查。
