　　液壓站的分類及功能是什麽?

發布日期：2019-10-23 00:00 來源：http://www.wangtiecheng.com 點擊：

　　液壓站的分類及功能是什麽?

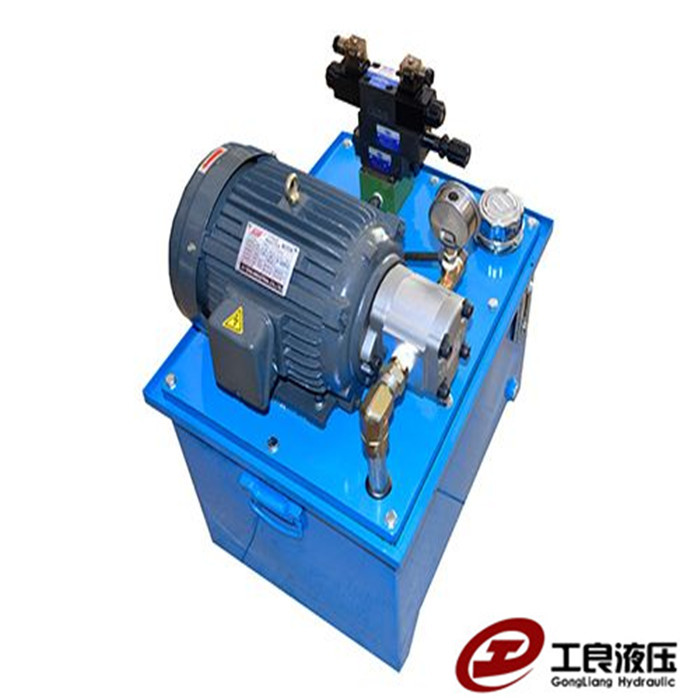

01 (32).jpg

　　液壓站的結構形式，主要以泵裝置的結構形式、安裝位置及冷卻方式來區分。

　　折疊結構安裝

　　按泵裝置的機構形式、安裝位置可分為:

　　1)上置立式:泵裝置立式安裝在油箱蓋板上，主要用於定量泵係統。

　　2)上置臥式:泵裝置臥式安裝在油箱蓋板上，主要用於變量泵係統，以便於流量調節。

　　3)旁置式:泵裝置臥式安裝在油箱旁單獨的基礎上，旁置式可裝備備用泵，主要用於油箱容量大250升，電機功率7.5千瓦以上的係統。

　　折疊冷卻方式

　　1)自然冷卻:靠油箱本身與空氣熱交換冷卻，一般用於油箱容量小於250升的係統。

　　2)強迫冷卻:采取冷卻器進行強製冷卻，一般用於油箱容量大於250升的係統。液壓站以油箱的有效貯油量度及電機功率為主要技術參數。油箱容量共有18種規格(單位:升/L):25、40、63、100、160、250、400、630、800、1000、1250、1600、2000、2500、3200、4000、5000、6000本係列液壓站根據用戶要求及依據工況使用條件，可以做到:①按係統配置集成塊，也可不帶集成塊;②可設置冷卻器、加熱器、蓄能器;③可設置電氣控製裝，也可不帶電氣控製裝置.

　　折疊油箱形式

　　1)普通鋼板:箱體采用5MM-6MM鋼板焊接，麵板采用10-12MM鋼板，若開孔過多可適當加厚或增加加強筋。

　　2)不鏽鋼板:箱體選用304不鏽鋼板，厚度2-3MM，麵板采用304不鏽鋼板厚度3-5MM，承重部位增加加強筋。

　　3)普通鋼板油箱內部防鏽處理較難實現，鐵鏽進入油循環係統會造成很多故障，采用全不鏽鋼設計的油箱則解決了這一業界難題。

　　折疊結構形式

　　1)活塞式

　　單活塞杆液壓缸隻有一端有活塞杆。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。

　　2)柱塞式

　　①柱塞式液壓缸是一種單作用式液壓缸，靠液壓力隻能實現一個方向的運動，柱塞回程要靠其它外力或柱塞的自重;

　　②柱塞隻靠缸套支承而不與缸套接觸，這樣缸套極易加工，故適於做長行程液壓缸;

　　③工作時柱塞總受壓，因而它必須有足夠的剛度;

　　④柱塞重量往往較大，水平放置時容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。

　　3)伸縮式

　　伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用於工程機械和農業機械上。

　　4)擺動式

　　擺動式液壓缸是輸出扭矩並實現往複運動的執行元件，也稱擺動式液壓馬達。有單葉片和雙葉片兩種形式。定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向，葉片將帶動轉子作往複擺動。

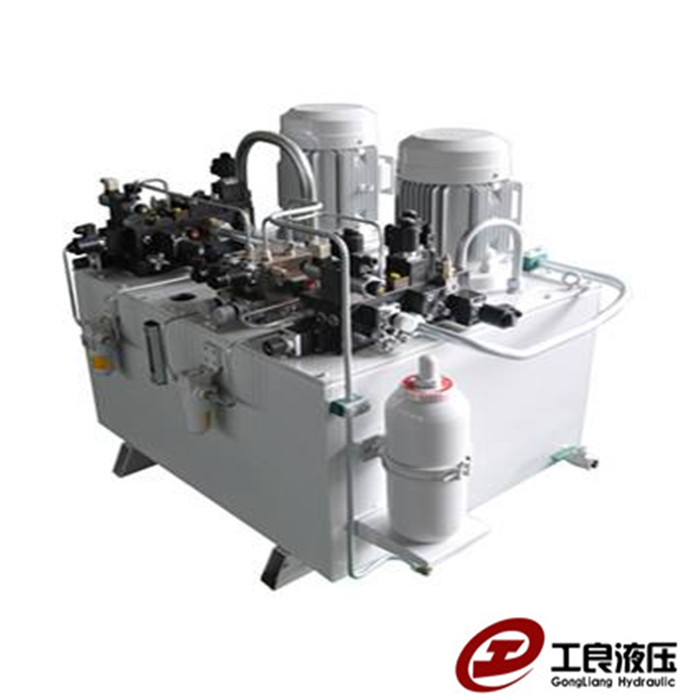

01 (28).jpg
