液壓係統密封及管接頭油口選擇的設計研究

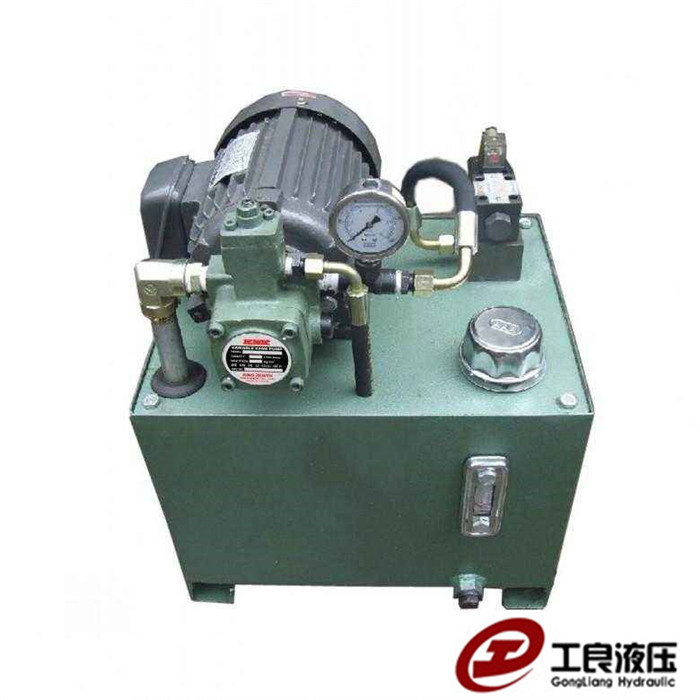

01 (9).jpg

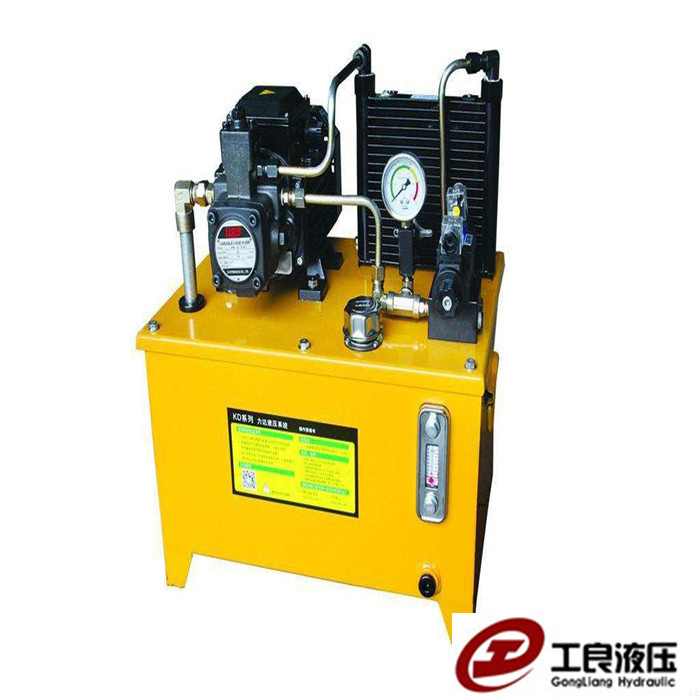

　　在工程機械主機液壓係統中, 液壓管接頭及連接油口的設計對整個液壓係統的密封可靠性, 尤其是整個主機的正常運轉至關重要, 如設計選用不當, 會造成管路泄漏以及汙染環境。基於管接頭的選擇主要是根據主機油口結構的設計要求, 從液壓密封裝置的要求、密封件的主要基礎材料、常用液壓係統油口的類型、管接頭及油口端選擇進行了係統闡述, 並總結出了液壓係統中不同形式油口的密封結構以及連接管接頭的選擇原理。

　　密封裝置是保證液壓與氣壓係統正常工作的最基本也是最重要的裝置, 主要用來防止液體或氣體的泄漏。良好的密封是液壓係統能夠傳遞動力、正常工作的保證。如果密封不好, 將會造成係統和元件的泄漏加大, 使係統壓力和容積效率降低, 造成能量的損失, 嚴重時會導致液壓係統的油液外泄汙染環境, 因此正確地設計液壓係統的連接管接頭及油口的密封形式非常重要。

　　1 液壓係統密封裝置的要求

　　(1) 具有良好的密封性, 即有適宜的彈性, 能補償所密封表麵在製造上的誤差與工作中的磨損, 並隨著壓力的增大自動地提高密封程度;

　　(2) 具有良好的穩定性, 即油液浸泡對其形狀尺寸的變化影響要小, 溫度對其彈性和硬度的變化影響也要小;

　　(3) 摩擦力小, 運動靈活, 工作壽命長;

　　(4) 結構簡單, 製造、使用、維修簡便。

　　2 密封件主要基礎材料

　　常用的液壓係統密封材料有以下幾種

　　(1) 丁腈橡膠NBR耐油橡膠, 具有良好的彈性與耐磨性, 工作溫度一般為-20~100℃, 有一定的強度, 摩擦係數較大。適用範圍:液壓油、脂肪油、碳氫化合物潤滑油、動植油、水、丁烷、壓縮氣體等;

　　(2) 氟橡膠FKM耐高溫, 耐油橡膠, 工作溫度一般為-15~240℃, 有一定的強度, 摩擦係數較大。適用範圍:油料、臭氧、惡劣天氣、液壓流體、化學溶劑、不易燃的油料和化學產品等;

　　(3) 矽橡膠VMQ耐高、低溫且抗酸和弱堿腐蝕, 絕緣性能良好的橡膠, 工作溫度一般為-60~250℃。適用範圍:低溫或高溫、惰性氣體、酸和弱堿、臭氧。

　　3 常用液壓管接頭密封油口的類型

　　在工程機械主機產品的液壓係統中常見的與管接頭相配合的油口有以下幾種類型:

　　3.1 公製、美製及英製螺紋柱端帶锪孔溝槽的O形圈密封15°內倒角油口結構

　　15°內倒角油口類型在液壓管路中的泵 (執行元件) 、馬達 (動力裝置) 的進出油口的設計方案中比較常用, 其螺紋形式由泵、馬達的生產廠商根據不同標準, 公製螺紋(ISO 6149-1標準)、美製統一螺紋 (ISO 11926-1標準) 、英製管螺紋 (JIS B2351標準) 連接, 密封形式是采用O形圈密封。

　　3.2 公製、英製螺紋柱端彈性密封圈或金屬對金屬密封的平油口結構

　　這種油口在液壓管路中的閥、合流塊、泵等靜密封的進出油口的設計方案中常用, 如圖2所示。其加工過程相對15°內倒角油口比較簡便, 隻是加工完內螺紋後, 再對油口锪平一個淺沉確保管接頭與油口密封麵之間的垂直度要求, 使管接頭和ED墊圈與油口的锪平麵完全貼合, 形成密封, 減少連接麵的滲漏。

　　平油口的螺紋形式生產廠商根據不同標準, 有公製螺紋 (GB/T 19674.1標準) 、英製管螺紋 (ISO1179-1標準)連接, 密封形式是采用ED彈性密封圈密封, 或用管接頭與油口之間的尖角密封。

　　3.3 英製錐管螺紋密封、美製NPT錐管螺紋油口結構

　　(1) 英製55°牙型角錐管螺紋密封油口結構:也稱用螺紋密封的油口, 如圖3所示。這種螺紋極限尺寸及公差符合GB/T 7306規定, 與管接頭連接時不需加填料或使用密封介質就能防止滲漏, 其中圓錐內螺紋油和圓錐外螺紋接頭連接可在高溫及高壓下采用;

　　(2) 美製60°牙型角錐管螺紋NPT密封油口結構:如圖3所示, 極限尺寸及公差符合GB/T 12716規定, 其主要用於燃油和潤滑油管路接頭的油口, 同時也適於高溫、高壓係統。

　　5 結論

　　液壓管接頭的密封及油口的設計對整機的液壓係統至關重要。在設計過程中, 首先要了解不同主機產品在工作時的作業工況, 其次根據係統所要求的密封狀態來確定管接頭與油口連接處是動密封還是靜密封, 且要充分考慮密封裝置的要求, 根據油液介質性質和工作溫度選擇符合條件的密封件, 以及選擇、設計相匹配的油口連接形式, 其中油口與接頭配合麵的尺寸是設計主要關鍵點。
