船舶舵機液壓站工作原理

船舶舵機液壓站工作原理

船舶舵機液壓站是船舶上的重要液壓係統之一，它負責控製船舶的舵機係統，實現船舶的轉向操作。下麵我將從工作原理、組成部分和常見故障三個方麵進行介紹。

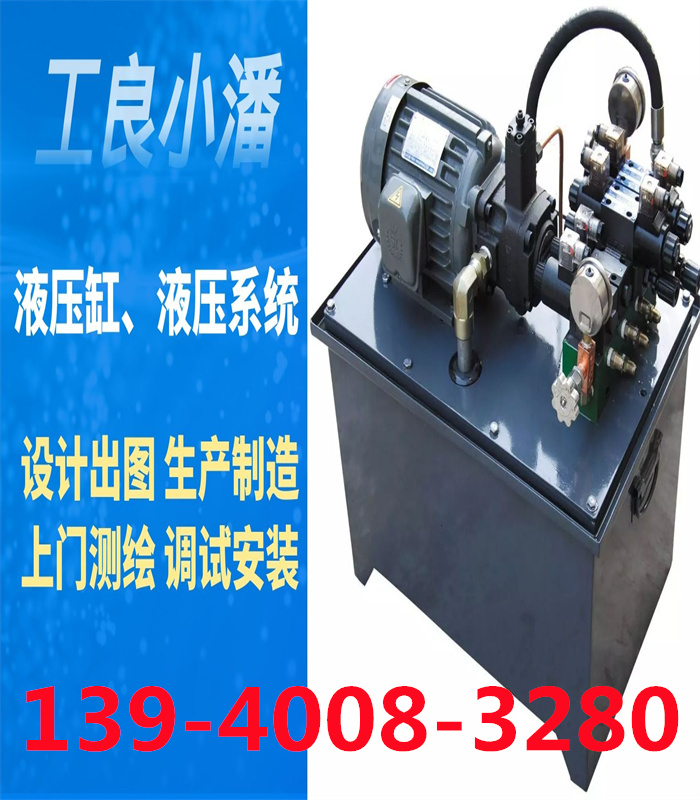

1 (228).jpg

一、工作原理

船舶舵機液壓站的工作原理是利用液壓力傳遞的原理，通過液壓泵將液壓油從油箱中抽取，經過濾器過濾後，通過液壓閥控製液壓油的流向和壓力，最終傳遞到舵機缸中，推動舵機缸的活塞運動，從而實現船舶的轉向操作。

二、組成部分

船舶舵機液壓站主要由以下幾個組成部分組成：

1. 液壓泵：負責將液壓油從油箱中抽取，並提供足夠的壓力和流量供舵機缸使用。

2. 濾油器：用於過濾液壓油中的雜質和汙染物，保證液壓係統的正常運行。

3. 液壓閥：包括控製閥和安全閥，用於控製液壓油的流向、壓力和保護係統的安全。

4. 油箱：用於存儲液壓油，並通過油位計監測油位，保證液壓係統的正常工作。

5. 舵機缸：由液壓油推動活塞運動，實現船舶的轉向操作。

6. 儀表和控製係統：包括壓力表、溫度計、流量計等儀表，以及控製閥和控製櫃等控製係統，用於監測和控製液壓係統的工作狀態。

三、常見故障

船舶舵機液壓站在長期使用過程中，可能會出現一些常見故障，如：

1. 液壓泵故障：包括泵軸磨損、密封件老化等，導致液壓泵無法正常工作。

2. 液壓閥故障：如閥芯卡死、閥門泄漏等，導致液壓油流向和壓力無法正常控製。

3. 液壓油汙染：由於濾油器失效或液壓油質量不合格，導致液壓油中的雜質和汙染物增多，影響液壓係統的正常工作。

4. 舵機缸漏油：由於密封件老化或損壞，導致舵機缸內液壓油泄漏，影響舵機的運動效果。

5. 儀表和控製係統故障：如儀表讀數不準確、控製閥失靈等，影響對液壓係統的監測和控製。

以上是關於船舶舵機液壓站工作原理的介紹，涵蓋了工作原理、組成部分和常見故障三個方麵。作為一位液壓係統的技術人員，我希望通過多年的從業經驗，為您提供了詳盡的解答和介紹。
