上置立式液壓站工作原理

發布日期：2023-11-29 00:00 來源：http://www.wangtiecheng.com 點擊：

上置立式液壓站工作原理

液壓站是液壓係統中的一個重要組成部分，它通過提供液壓能源來驅動液壓係統的各個執行元件，實現機械設備的運動。上置立式液壓站是一種常見的液壓站類型，本文將詳細介紹其工作原理。

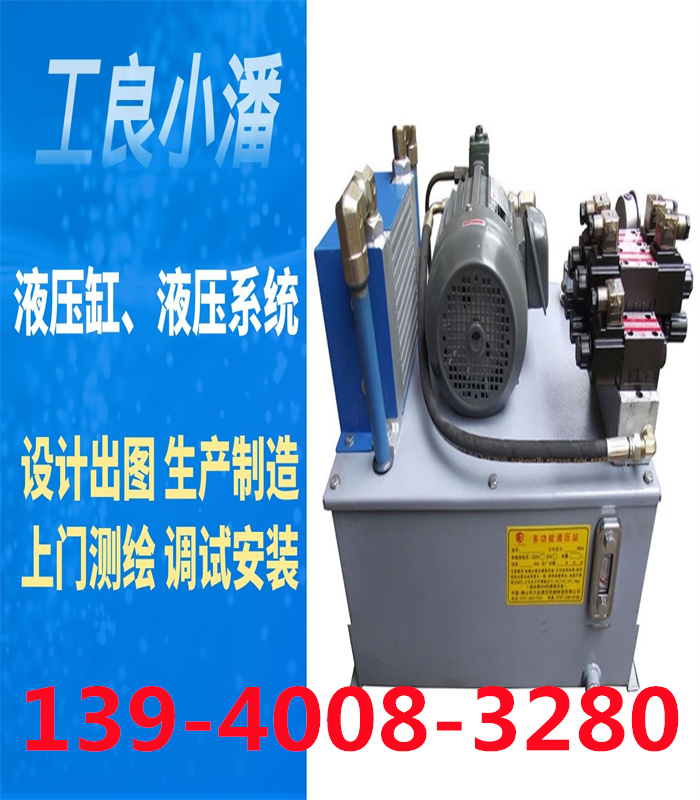

1 (244).jpg

一、液壓站的組成

上置立式液壓站主要由液壓泵、電動機、油箱、油濾器、油箱加熱器、油箱液位計、壓力表、液壓閥等組成。

1. 液壓泵：液壓泵是液壓站的核心部件，它負責將機械能轉化為液壓能，提供給液壓係統的各個執行元件。常見的液壓泵有齒輪泵、葉片泵和柱塞泵等。

2. 電動機：電動機是液壓泵的驅動裝置，通過電能轉化為機械能，驅動液壓泵工作。

3. 油箱：油箱是液壓站的儲油裝置，用於存儲液壓油，並通過油位計監測油位。

4. 油濾器：油濾器用於過濾液壓油中的雜質和汙染物，保證液壓係統的正常運行。

5. 油箱加熱器：油箱加熱器用於加熱液壓油，提高液壓係統的工作溫度，保證係統的正常運行。

6. 油箱液位計：油箱液位計用於監測液壓油的油位，及時了解油箱內液壓油的儲量。

7. 壓力表：壓力表用於測量液壓係統中的壓力，及時了解係統的工作狀態。

8. 液壓閥：液壓閥用於控製液壓係統中的液壓流量、壓力和方向等參數，實現對液壓係統的控製。

二、上置立式液壓站的工作原理

上置立式液壓站的工作原理可以分為兩個階段：液壓泵工作階段和液壓閥控製階段。

1. 液壓泵工作階段

當電動機啟動時，通過聯軸器將電動機與液壓泵連接，電動機帶動液壓泵旋轉。液壓泵的旋轉產生負壓，使液壓油從油箱中被吸入液壓泵的吸油口，然後通過液壓泵的排油口被壓入液壓係統中。液壓泵的工作壓力由液壓閥控製。

2. 液壓閥控製階段

液壓閥根據係統的需求，控製液壓油的流量、壓力和方向等參數。液壓閥通過電磁閥、手動閥或比例閥等方式進行控製。當液壓閥打開時，液壓油可以流向執行元件，驅動機械設備的運動。當液壓閥關閉時，液壓油被封閉在液壓係統中，機械設備停止運動。

三、小結

上置立式液壓站是一種常見的液壓站類型，它通過液壓泵提供液壓能源，驅動液壓係統的各個執行元件。液壓閥控製液壓油的流量、壓力和方向等參數，實現對液壓係統的控製。液壓站的正常運行對於機械設備的正常工作至關重要。

{色多多液壓技術部整理，轉發請標明出處}
